Sơ đồ đấu dây điều hòa inverter mới và chi tiết nhất

Điều hòa inverter là dòng điều hòa đang rất ăn khách hiện nay bởi khả năng tiết kiệm điện năng và hoạt động bền bỉ. Tuy nhiên, cách lắp đặt và đấu dây điều hòa inverter khá phúc tạp đòi hỏi bạn phải đấu đúng kỹ thuật thì máy mới hoạt động tốt được. Hãy cùng Điện máy Phúc Khánh tham khảo các sơ đồ đấu dây điều hòa inverter của các thương hiệu phổ biến hiện nay trong bài viết sau nhé!

Sơ đồ đấu dây điều hòa inverter mới nhất hiện nay

– Sơ đồ đấu dây điều hòa inverter thường được in nổi gần vị trí đấu điện của dàn nóng và dàn lạnh điều hòa để giúp bạn có thể dễ dàng tham khảo. Do vậy, trước khi kết nối dây cho điều hòa thì bạn hãy nên xem lại sơ đồ đấu dây để đảm bảo máy hoạt động hiệu quả và bền bỉ nhất nhé!

– Mời bạn tham khảo sơ đồ đấu dây máy lạnh inverter của một số thương hiệu nổi tiếng hiện nay:

Hướng dẫn cách đấu dây điều hòa hòa inverter chuẩn hãng

Bước 1: Chuẩn bị dụng cụ

– Trước khi tiến hành đấu dây điện điều hòa inverter thì bạn cần chuẩn bị những dụng cụ sau đây:

• Dây điện 2,5 / 1,5… tùy theo công suất của điều hòa.
• Tuốc nơ vít.
• Kìm nhọn, kìm cắt.
• Băng dính điện.
• Đồng hồ ampe kìm.

=>>>Xem thêm: Hướng dẫn cách vệ sinh điều hòa đúng cách, an toàn tại nhà

Bước 2: Xác định cầu đấu điện  điều hòa

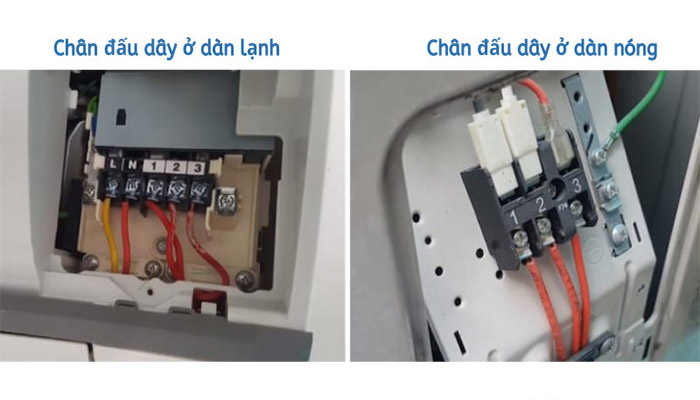

– Sau khi chuẩn bị dụng cụ xong thì chúng ta cần xác định tên và ý nghĩa của các cầu đấu điện để đảm bảo  đấu đúng cầu cho điều hòa. Thông thường máy điều hòa inverter sẽ có các cầu đấu điện là : L, N, 1, 2 và 3 với các ý nghĩa sau:

• Dây L và N là ký hiệu nguồn vào của máy điều hòa inverter.
• Dây 1 và 2 thường được thông mạch với cầu L , N để cấp nguồn từ dàn nóng đến dàn lạnh.
• Dây số 3 là day tín hiệu điều khiển của điều hòa.

Bước 3: Đấu dây điều hòa inverter

– Khi đấu dây điện cho máy điều hòa inverter thì bạn có thể thực hiện theo các bước sau đây:

• Bước 1: Bạn nên đánh dấu 2 đầu dây điện dàn nóng và dàn lạnh để đảm bảo đấu đúng thứ tự dây 1, 2, 3.
• Bước 2: Kết nối dây 1, 2, 3 từ dàn nóng đến dàn lạnh (lưu ý đấu đúng thứ tự dây thì điều hòa inverter mới hoạt động được).
• Bước 3: Kết nối cầu L, N với nguồn điện của điều hòa.

Trên đây là sơ đồ đấu dây điều hòa inverter cũng như cách đấu dây điện chuẩn hãng mà Điện máy Phúc Khánh muốn chia sẻ đến bạn. Hy vọng đã mang đến những thông tin hữu ích cho quý khách hàng. Nếu quý khách có nhu cầu tư vấn, hỗ trợ mua máy điều hòa, tủ lạnh, máy giặt chính hãng giá rẻ vui lòng liên hệ hotline 0904.755.838/ 0862.685.838 để được hưởng những ưu đãi tốt nhất.
